Optische 3D Messtechnik

Hochgenaue, kontaktlose Messungen mit modernster 3D-Scanning-Technologie

Vielseitig und Präzise

Wo höchste Genauigkeit, Schnelligkeit und Flexibilität gefordert sind, ist die optische 3D-Messtechnik das ideale Verfahren. Sie ermöglicht es, komplexe Bauteile dreidimensional zu erfassen und in digitale Modelle umzuwandeln – eine Grundlage für Qualitätssicherung, Reverse

Engineering und Prozessoptimierung in der modernen Produktion. Dabei nutzen wir Verfahren wie Lasertriangulation und Streifenlichtprojektion: Durch das Projizieren eines Lichtmusters auf die Bauteiloberfläche und dessen Erfassung via Kamera entsteht ein detailliertes Abbild selbst komplexer Geometrien oder feiner Strukturen. Die Messdaten werden anschließend in ein digitales 3D-Modell überführt.

Unsere optische 3D-Messtechnik bietet ein breites Anwendungsspektrum – von der Automobil- und Luftfahrtindustrie über die Medizintechnik bis hin zu Archäologie, Restaurierung und vielen weiteren Bereichen. Dank der berührungslosen und hochgenauen Messung lassen sich Bauteile unterschiedlichster Größe und Komplexität zuverlässig erfassen.

Vorteile

  • Vielseitige Anwendung: Für zahlreiche Branchen und Materialien geeignet
  • Variable Bauteilgrößen: Sowohl kleine, komplexe Teile als auch große Strukturen messbar
  • Berührungslose Messung: Vermeidet Verformungen und Beschädigungen, ideal für empfindliche Komponenten
  • Effizienz und Flexibilität: Mobile Messsysteme für Vor-Ort-Einsätze

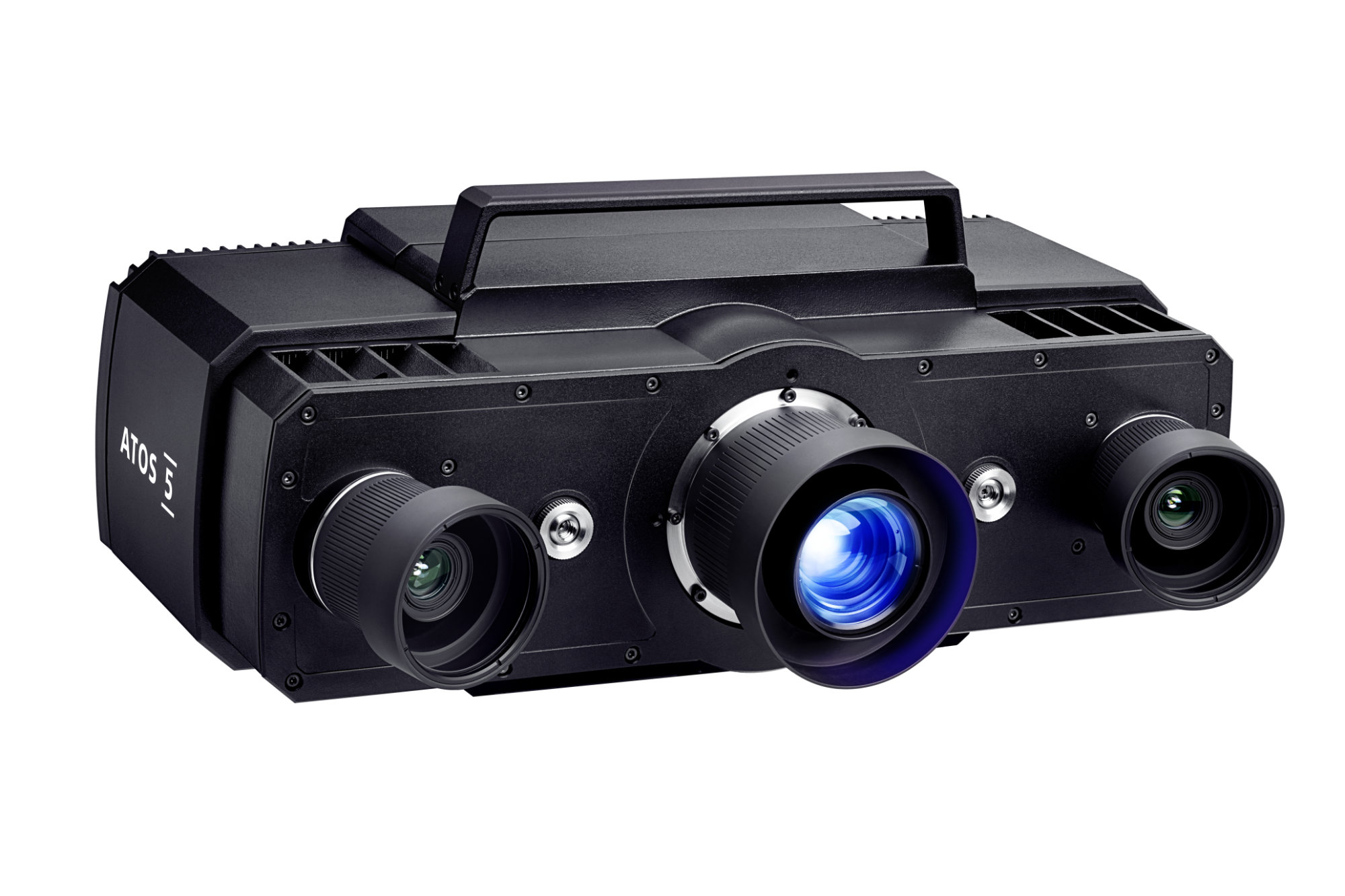

ATOS 5 12M – Akkreditiert (manuell)

Der ATOS 5 12M ist ein hochpräzises optisches 3D-Messsystem von ZEISS.
Er basiert auf der Technologie der Streifenprojektion mit Blaulicht und wurde speziell für die Anforderungen industrieller Anwendungen entwickelt. Mit seiner hohen Auflösung und Präzision ist dieses System ideal für Aufgaben, bei denen Genauigkeit und Geschwindigkeit entscheidend sind. Dank der umfassenden Softwareintegration liefert der ATOS 5 12M nicht nur präzise Messergebnisse, sondern ermöglicht auch tiefe Analysen, die die Produktionsqualität nachhaltig verbessern.

Vorteile auf einen Blick:

  • Akkreditierte Messungen: Durch unseren akkreditierten Sensor (nach DIN EN ISO/IEC 17025) können wir offizielle DakkS-Messungen durchführen.
  • Verschiedene Messfelder: Bauteile unterschiedlichster Größe und Materialien lassen sich hochauflösend erfassen.
  • Mobil einsetzbar: Das System kann auf einer mobilen Plattform in unterschiedlichen Umgebungen verwendet werden, wodurch Vor-Ort-Messungen möglich sind.
  • Softwareintegration: Erleichtert tiefgehende Analysen und Reports.
ATOS Q 12M – für Groß und Klein

Der ATOS Q 12M bietet gegenüber dem ATOS 5 einige entscheidende Vorteile, vor allem in Bezug auf Flexibilität und Handhabung. Durch sein kompaktes Design lässt er sich leichter in unterschiedliche Arbeitsumgebungen integrieren und eignet sich perfekt für kleinere bis mittelgroße Bauteile. Der ATOS Q überzeugt mit seiner vielseitigen Einsetzbarkeit und der Möglichkeit, auch in räumlich eingeschränkten Bereichen zu scannen.

Mit unserem kleinsten Messfeld (MV50) lassen sich selbst feinste Details erfassen – zum Beispiel Strukturen ab circa 1 mm Größe.

Scanbox 6130 - Automatisierung? Sicher doch.

Die ScanBox 6130 ist ein vollautomatisiertes 3D-Messsystem, konzipiert für die Vermessung großer Bauteile mit einer Größe von bis zu drei Metern. Sie ermöglicht einen komplett automatisierten Messablauf inklusive Datenauswertung. Dies verkürzt den Prüfprozess erheblich, macht ihn benutzerunabhängiger und erhöht die Zuverlässigkeit. Durch die Kombination aus ATOS 5 und PlusBox können große Datenmengen schnell verarbeitet und hochauflösende 3D-Daten für umfangreiche Analysen bereitgestellt werden.

Ihre robuste Konstruktion und die einfache Bedienung machen die ScanBox 6130 zur idealen Lösung für anspruchsvolle Messaufgaben sowie für eine nachhaltige Verbesserung der Produktionsqualität.

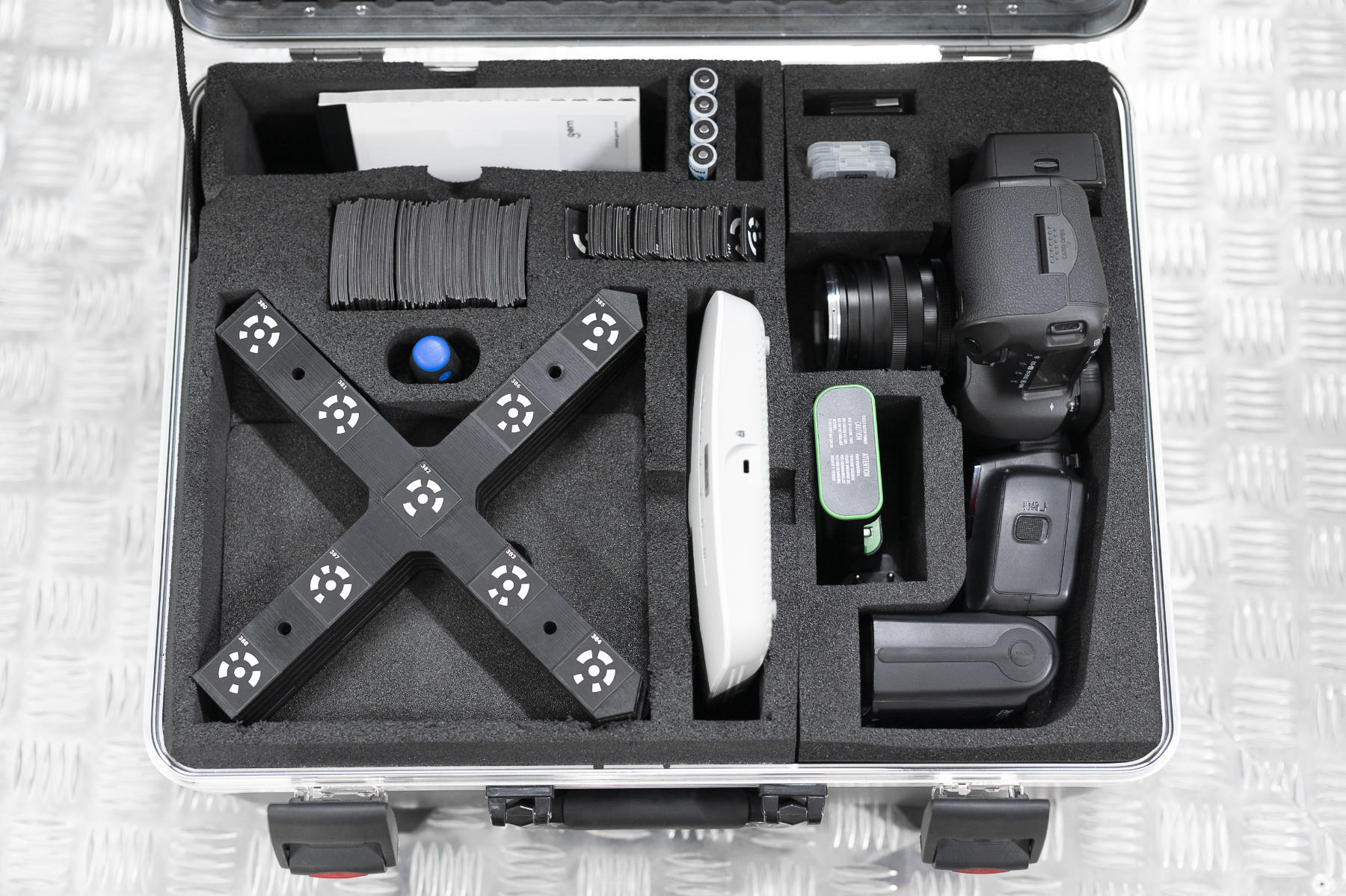

Photogrammetrie – Tritop 5204 Optisches 3D-Koordinatenmesssystem (manuell)

Das TRITOP 5204 ist ein mobiles, hochpräzises Photogrammetriesystem, das speziell für die Vermessung großer Bauteile und Strukturen entwickelt wurde. Es ermöglicht die kontaktlose Erfassung von Referenzpunkten und charakteristischen Objektmerkmalen, um ein exaktes 3D-Koordinatensystem zu erzeugen. Diese Referenzdaten können anschließend als Grundlage für weitere 3D-Scans (z. B. mit dem ATOS) genutzt oder eigenständig für Deformationsanalysen und Formmessungen eingesetzt werden.

Dieses System kommt häufig als Ergänzung zu 3D-Scannern zum Einsatz, um bei großvolumigen Messungen die Genauigkeit zu erhöhen. TRITOP 5204 eignet sich hervorragend für komplexe Bauteile wie Karosserien, Flugzeugstrukturen, Gussformen oder Maschinenkomponenten und kann dank seiner Mobilität direkt vor Ort eingesetzt werden. So liefert es selbst in anspruchsvollen Umgebungen verlässliche Messergebnisse.

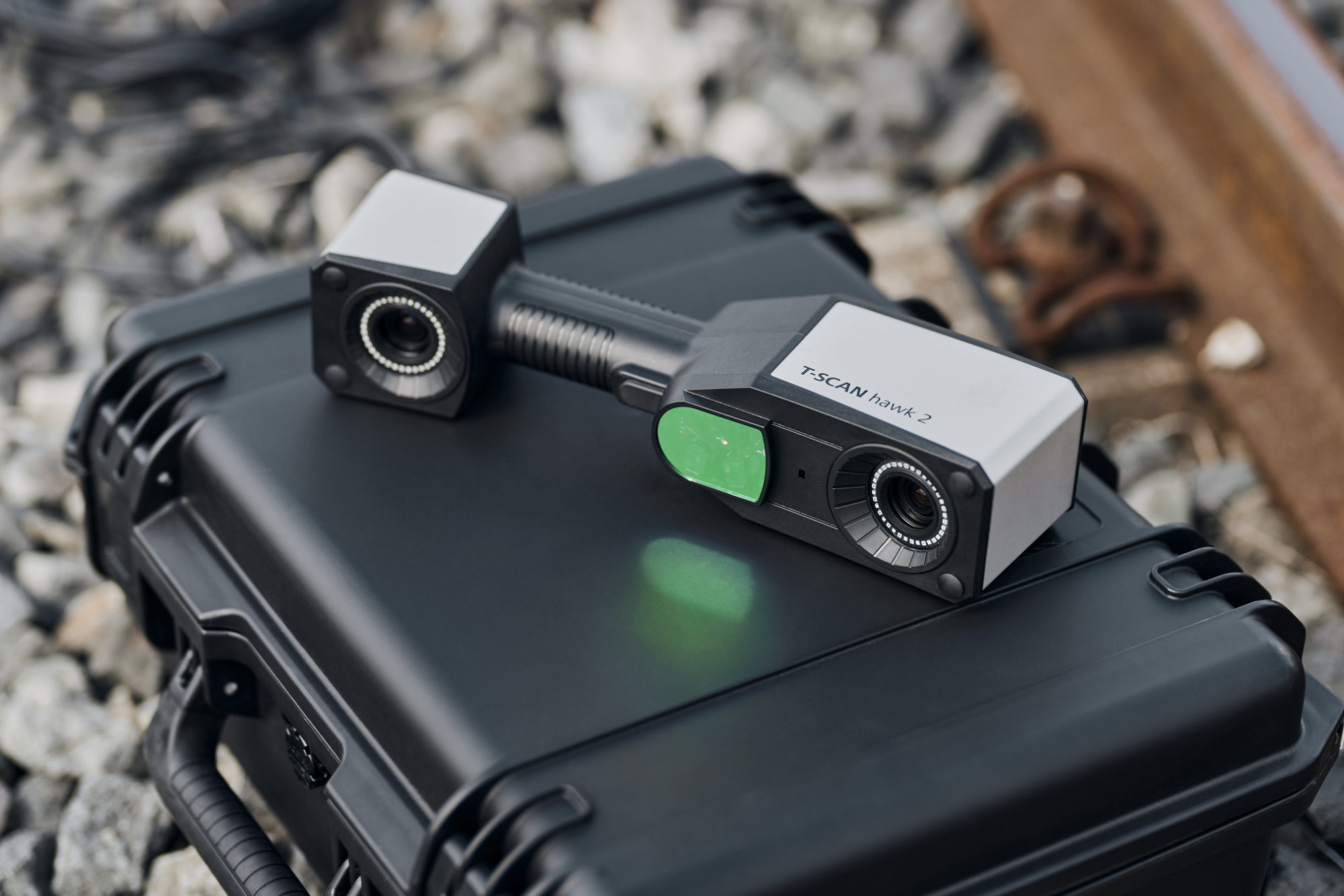

Zeiss T-Scan Hawk 2 – Flächen erfassen im Handumdrehen

Der ZEISS T-Scan Hawk 2 ist ein hochpräzises 3D-Laserscanning-System, das sich speziell für die Vermessung komplexer und großflächiger Bauteile eignet. Mit seiner hohen Auflösung und exzellenten Messgenauigkeit ist er optimal für anspruchsvolle Anwendungen in der Qualitätssicherung, im Reverse Engineering und im Prototypenbau. Das System erfasst in Echtzeit Millionen von Datenpunkten und ermöglicht so die Erstellung detailreicher 3D-Modelle, die direkt in der Zeiss Software weiterverarbeitet werden können.

Mit diesen fünf Systemen decken wir ein breites Spektrum in der optischen 3D-Messtechnik ab – von kleinen, filigranen Bauteilen bis hin zu großen Strukturen im Meterbereich. Ob manuell, mobil oder vollautomatisiert: Wir finden stets die passende Lösung für Ihre Messanforderungen.
